Mali uređaji od 4 - 20ES

Privatne kuće sa 1-3 stambene jedinice, odnosno 2-20 korisnika.

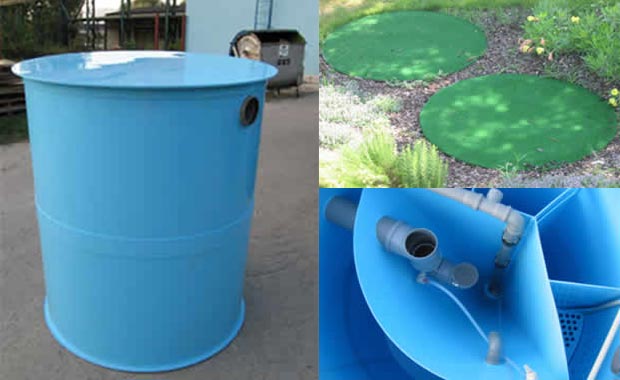

Mali uređaji za obradu otpadnih voda ugrađuju se umjesto septičkih jama (ili uz njih, prema zahjevu kupca) te obrađuju zbirne otpadne vode iz kućanstva. S obzirom da u ovim otpadnim vodama nema otpada koji bi se trebao tretirati kemijskim putem, uređaji sadrže grubu rešetku za zadržavanje krupnog otpada nakon kojeg se odvija višestupnjevit biološki proces (bez buke i neugodnih mirisa), a rezultat je voda koja se može odmah koristiti za navodnjavanje. Uređaji su projektirani u skladu s normom HRN EN 12566-3.

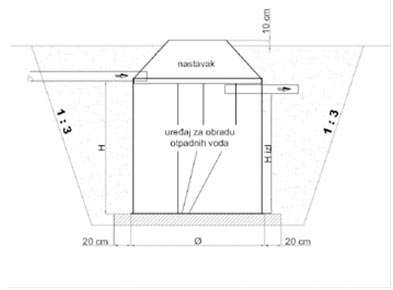

Pripremni radovi za ugradnju uključuju iskop prema dimenzijama uređaja i dubini ulazne cijevi, betoniranje podloge na koju se postavlja uređaj, te dovođenje cijevi za otpadne vode i el. instalacije. Ukoliko se uređaj ugrađuje iznad razine zemlje, potrebno je dovodnu cijev otpadne vode priključiti na crpnu stanicu iz koje se otpadna voda kontinuirano dozira u pročišćivač.

Kod ugradnje uređaja ispod parkirališta potrebno je dodatno izgraditi nosive zidove i armiranobetonsku ploču, prema nacrtima koji se izrađuju ovisno o veličini uređaja i uvjetima na terenu.

Tehničke karakteristike uređaja
	4ES	6ES	10ES	15ES	20ES
Kapacitet (broj korisnika)	2 - 4	3 - 6	5 - 10	9 - 15	14 - 20
Potrošnja vode (m3)	0,6	0,9	1,5	2,25	3,0
BPK, ulazni (kg/d)	0,24	0,36	0,60	0,90	1,20
Promjer uređaja Ø(m)	1,33	1,40	1,85	2,00	2,40
Visina uređaja H(m)	1,50	1,50	1,75	2,00	2,00
Kota izlazne cijevi - dno (m)	1,11	1,26	1,30	1,63	1,55
Promjer ulazne cijevi (mm)*	110	110	125	125	125
Promjer izlazne cijevi (mm)*	110	110	125	125	125
Potrebna snaga el. energije (W)	60	90	120	150	200
Potrošnja el. energije (kWh/d)	1,0	1,0	2,4	3,1	3,8
*standardna oprema, ili prema narudžbi

*visina nastavka za ukopavanje u zelenu površinu = oko 70 cm; za ugradnju ispod betonske ploče uređaj se postavlja bez nastavka i poklopca
